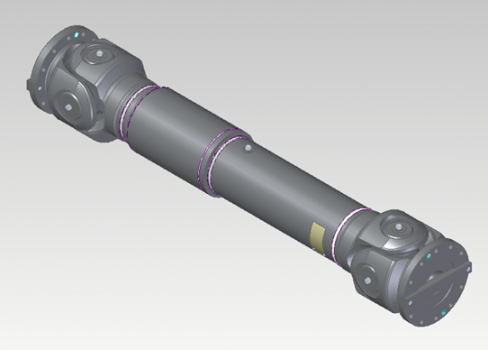

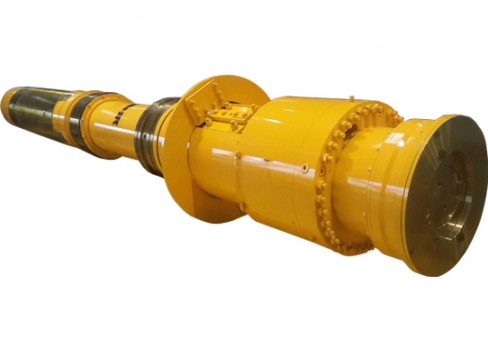

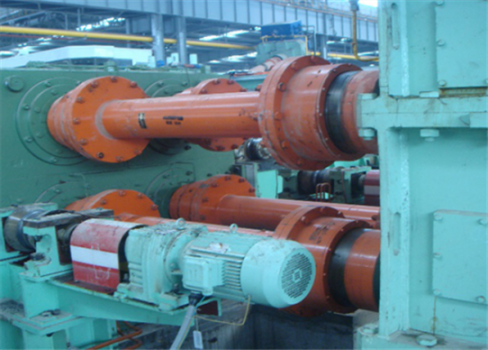

十字轴式万向联轴器

常规十字轴式万向联轴器

高速冷轧十字轴式万向联轴器

大型十字轴式万向联轴器

重载十字轴式万向联轴器

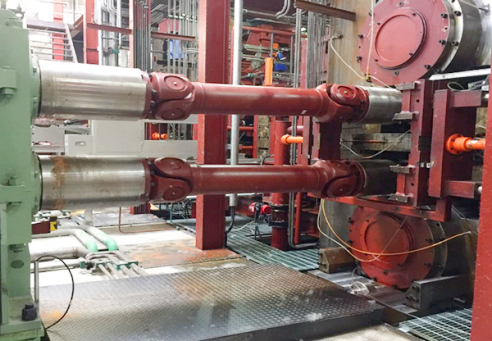

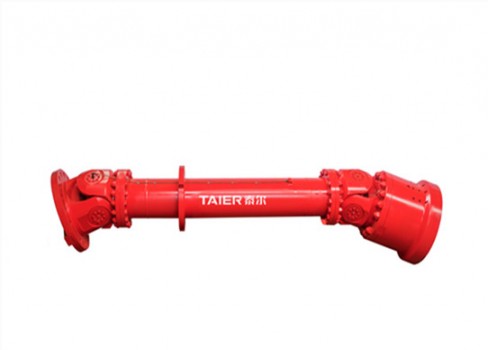

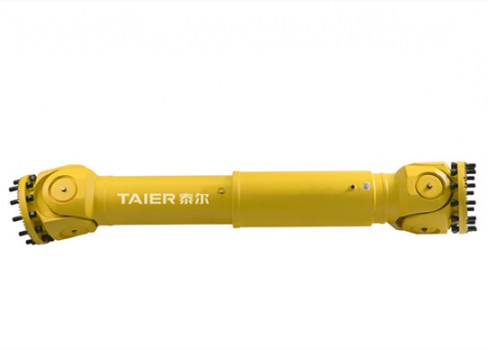

常规十字轴式万向联轴器:

广泛应用于冶金设备的动力传动。
· 传动效率高,倾角大,运行噪音小;
· 动平衡精度高,可达到G16~G6.3;
· 产品结构经过多次优化,安装维护方便;
· 产品制造过程严格管控,确保质量可靠;
· 主持/参与制定行业标准(2项国家标准,4项行业标准);
· 推荐泰尔标准产品,可满足客户定制需求;

产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:18kNm~1500kNm
  • 回转直径:160~590mm
  • 安装角度:±15°
  • 维护周期:360h/次

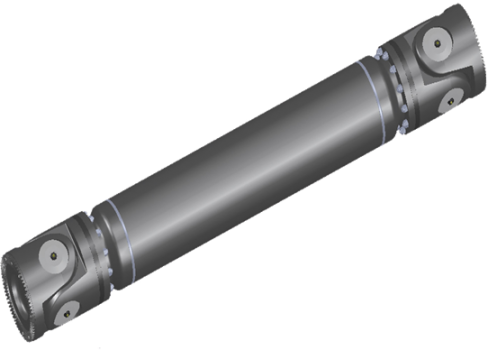

  • 高速冷轧十字轴式万向联轴器:

    主要应用于冷轧薄板生产线主传动。
    · 承载能力高,传递扭矩大;
    · 可选用高精度配合花键副;
    · 动平衡精度高,可达到G6.3;
    · 传动效率高,可达98.7%-99.9%;
    · 产品结构经过多次优化,安装维护方便;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定行业标准(1项国家标准,1项行业标准);
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:130kNm~1150kNm
  • 回转直径:285~550mm
  • 安装角度:±5°
  • 维护周期:360h/次

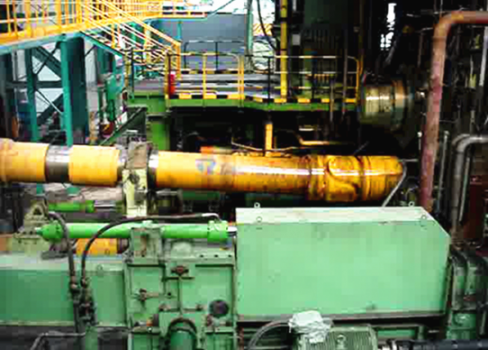

  • 大型十字轴式万向联轴器:

    主要应用于热轧薄板、型钢、钢管生产线轧机主传动。
    · 承载能力高,可满足传递大扭矩和大倾角的工况需求;
    · 可选用精密配合花键副模块;
    · 传动效率高,可达98.7%-99.9%;
    · 产品结构经过多次优化,安装维护方便;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定行业标准1项;
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:1700kNm~5860kNm
  • 回转直径:600~900mm
  • 维护周期:360h/次
  • 重载十字轴式万向联轴器:

    主要应用于宽厚板、热轧薄板、钢管、型钢生产线轧机主传动。
    · 承载能力高,可同时满足传递重负载和大倾角的工况需求;
    · 可选用精密配合花键副模块;
    · 传动效率高,可达98.7%-99.9%;
    · 产品结构经过多次优化,安装维护方便;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定行业标准(2项国家标准,2项行业标准);
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:1700kNm~19405kNm
  • 回转直径:600~1300mm
  • 维护周期:360h/次
  • 展开

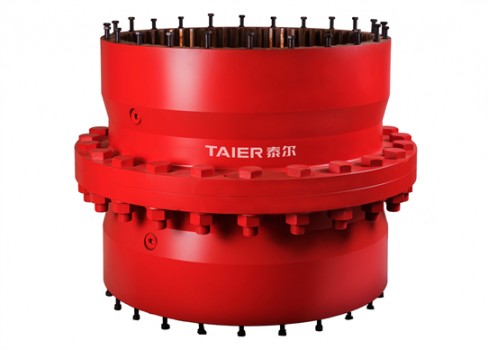

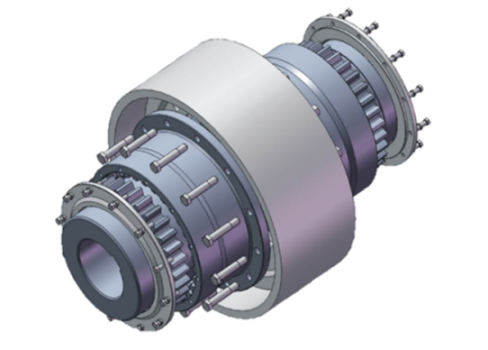

    鼓形齿式联轴器

    常规鼓形齿式联轴器

    重载鼓形齿式联轴器

    棒、线材鼓形齿式接轴

    热连轧精轧机组重载鼓形齿式接轴

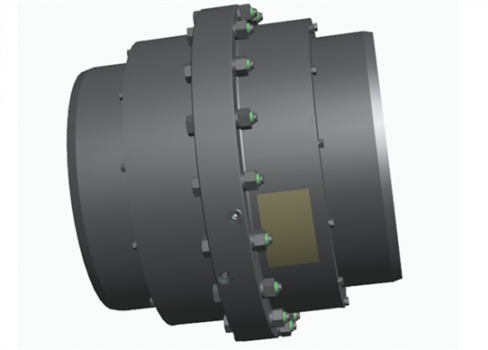

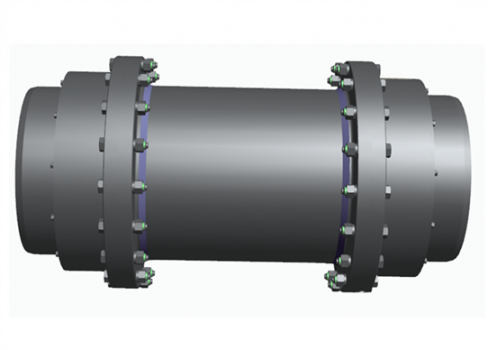

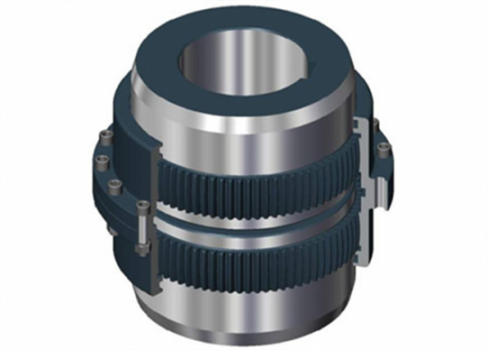

    常规鼓形齿式联轴器:

    广泛应用于冶金设备的动力传动。
    · 优化的齿形参数比市场同类产品承载能力提高15~20%;
    · 泰尔标准产品TG系列通用性强,可完全涵盖GIICL、GIICLZ、GCLD、NGCL、NGCLZ、WG、WGP、WGT、WGZ、WGC、WGJ共11个标准系列所有规格;
    · 允许输入、输出轴有较大的角位移,一般设计为±1.5°,特殊设计可达±5°;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定行业标准1项;
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:0.63kNm-1750kNm
  • 规格范围:TG1~TG38
  • 回转直径:103~1060mm
  • 安装角度:±1.5°
  • 维护周期:360h/次

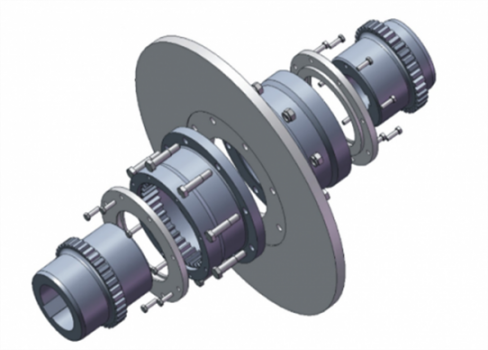

  • 重载鼓形齿式联轴器:

    主要应用于热轧薄板生产线轧机主传动。
    · 齿侧、齿顶双定位,使联轴器运转更平稳;
    · 优化的密封设计,可防止润滑脂的流失,使得齿面得以长期充分润滑;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定行业标准1项;
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:1600kNm~10750kNm
  • 回转直径:1080~1900mm
  • 安装角度:±1°
  • 维护周期:500h/次

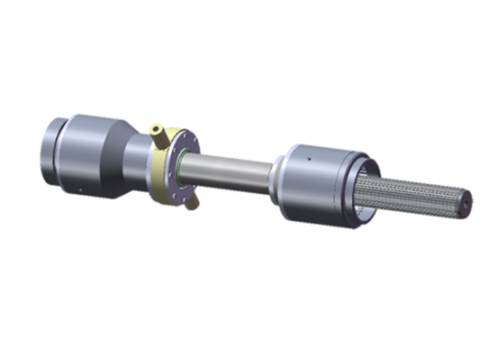

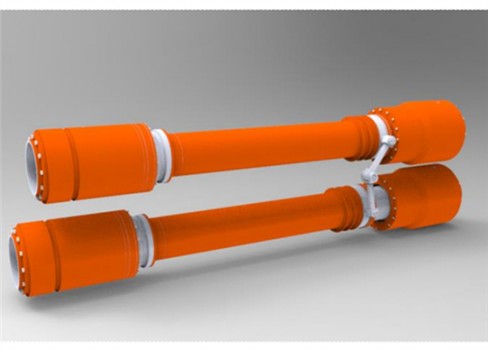

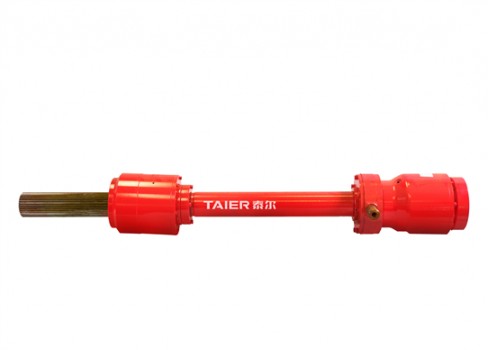

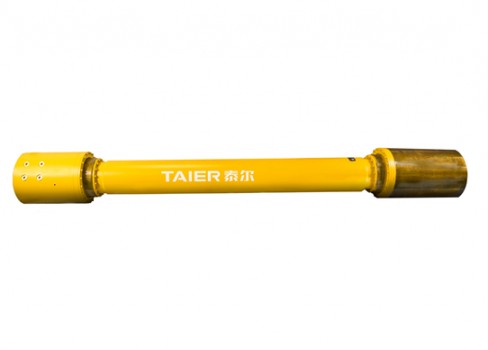

  • 棒、线材鼓形齿式接轴:

    主要应用于棒、线材生产线轧机主传动。
    · 精密配合花键副,滑动更顺畅;
    · 齿轮副齿顶定位,运转平稳;
    · 可选用可调相位模块;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定行业标准1项;
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 工作温度:-20~+80℃
  • 转矩范围:31.5kNm~1600kNm
  • 回转直径:200~760mm
  • 最大角度:±1.5°
  • 安装方式:水平、垂直
  • 维护周期:360h/次

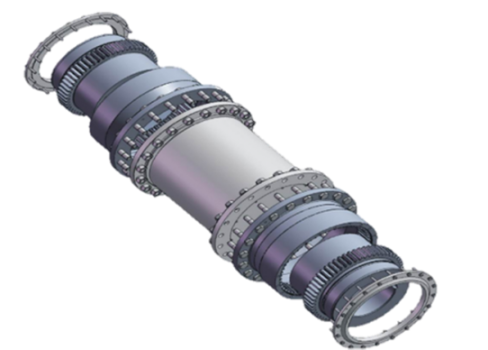

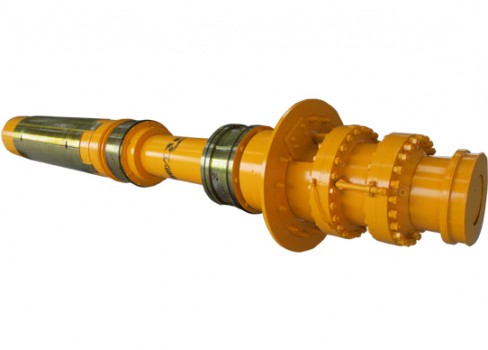

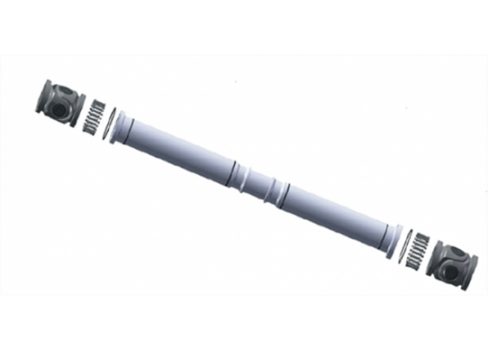

  • 热连轧精轧机组重载鼓形齿式接轴:

    主要应用于热轧薄板生产线精轧机组主传动。
    · 内循环强制稀油润滑技术;
    · 巧妙的双密封结构,保证接轴更长的使用寿命;
    · 高硬度齿轮副,提供更大的承载扭矩;
    · 产品制造过程严格管控,确保质量可靠;
    · 主持/参与制定国家/行业标准(1项国家标准、3项行业标准);
    · 推荐泰尔标准产品,可满足客户定制需求;

    产品技术参数:

  • 稀油温度:38~42℃
  • 稀油压力:1.2~1.8bar
  • 稀油流量:15L/min
  • 转矩范围:170kNm~6000kNm
  • 回转直径:360~1100mm
  • 工作角度:±1.5°
  • 展开

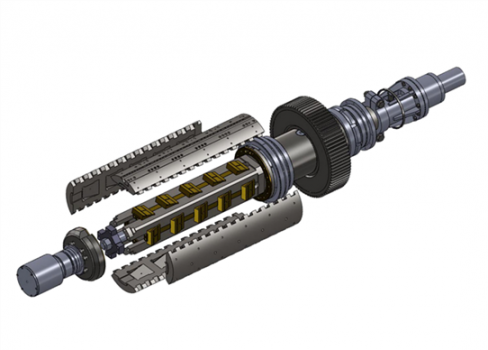

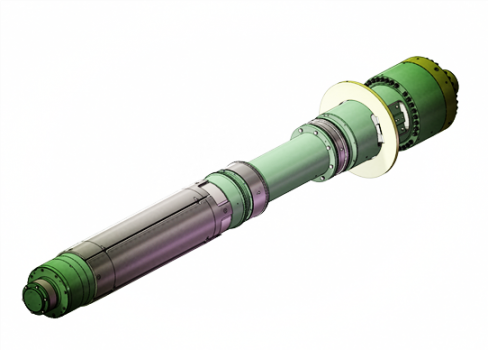

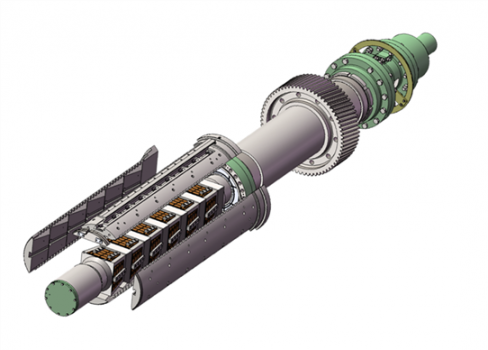

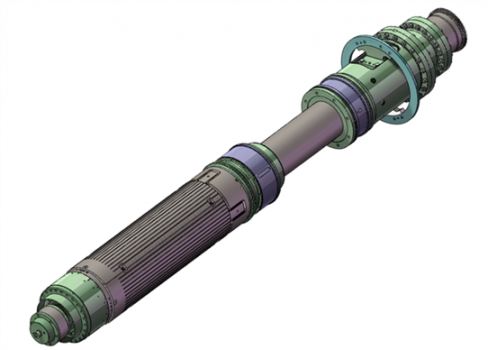

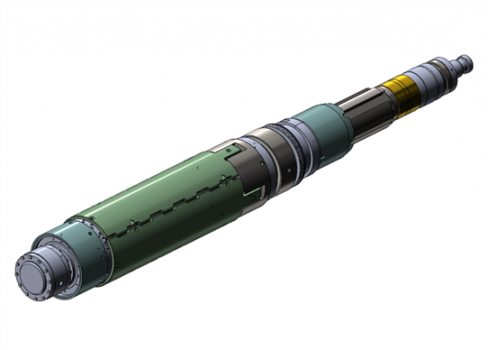

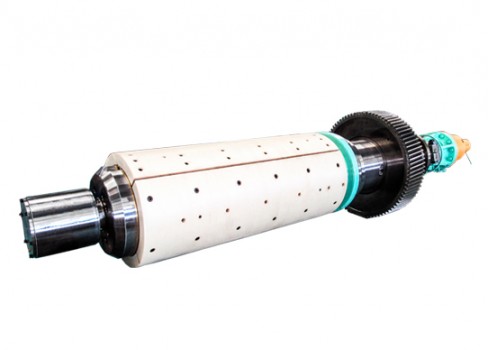

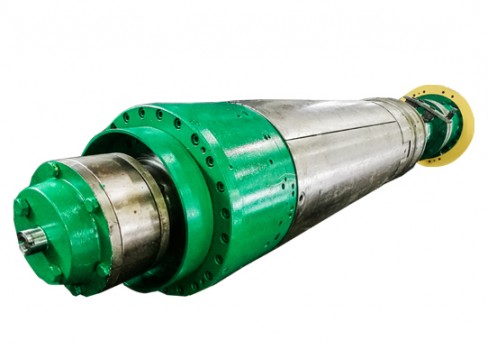

    热轧地下卷取机卷筒

    带内水冷(半封闭式)

    带内水冷(开式)

    连杆—柱塞斜楔式卷筒(强力)

    连杆—柱塞斜楔式卷筒

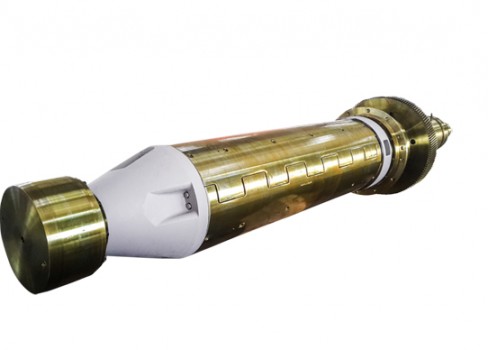

    带内水冷(半封闭式):

    适合长时间卷取;
    通过对主轴的冷却,保证了卷取内部油路通畅;
    避免由于抱卷等故障对卷筒干油系统的影响

    产品技术参数:

  • 卷取带厚:1.2-12.7mm
  • 卷取温度:100~850℃
  • 带内水冷(开式):

    适合长时间卷取;
    扇形板冷却效果好,提高扇形板的使用寿命;
    卷筒可靠性好;一次上机时间长

    产品技术参数:

  • 卷取带厚:1.2-12.7mm
  • 卷取温度:100~850℃
  • 连杆—柱塞斜楔式卷筒(强力):

    卷筒一次上机卷钢量较高;
    卷筒适合大张力卷取,适合卷取X80、X100、X120等管线钢

    产品技术参数:

  • 电机功率:1850KW
  • 卷取带厚:1.2-25.4mm
  • 卷取温度:100~850℃
  • 连杆—柱塞斜楔式卷筒:

    卷筒一次上机卷钢量较高;
    分配器及管路附件均采用进口件,保证润滑可靠性

    产品技术参数:

  • 卷取带厚:1.2-25.4mm
  • 卷取温度:100~850℃
  • 展开

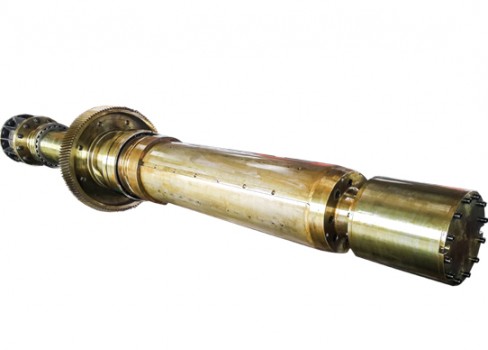

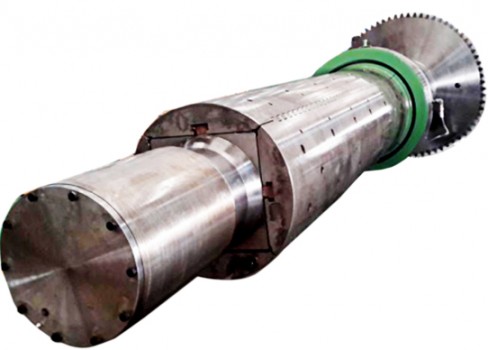

    冷轧卷筒

    棱锥套式卷筒

    棱锥轴式卷筒

    斜楔开式卷筒

    斜楔闭式卷筒

    棱锥套式卷筒:

    广泛应用于平整、酸洗、可逆轧、重卷等生产线的开卷机;也应用于镀锌线等张力较小的卷取机。
    · 结构简单,制造周期较短;
    · 拆装及维护方便;

    产品技术参数:

  • 工作温度:0~+120℃
  • 外径规格:φ468、φ508、φ610、φ762
  • 带材宽度:2130(Max)
  • 正常维护周期:180天/次
  • 棱锥轴式卷筒:

    广泛应用于可逆轧和森基米尔轧制等冷轧线的卷取机;也应用于平整线等张力要求较高的开卷机。
    · 刚性好,适合大张力卷取;
    · 扇形板上可配备轴向或径向液压钳口;

    产品技术参数:

  • 工作温度:0~+120℃
  • 外径规格:φ468、φ508、φ610、φ762
  • 带材宽度:2600(Max)
  • 正常维护周期:180天/次
  • 斜楔开式卷筒:

    广泛应用于镀锌、重卷等生产线的卷取机和Carrousel卷取机。
    · 卷筒主轴强度较好;
    · 卷筒轴向斜楔通常采用铸铜件,滑面磨擦性能好;

    产品技术参数:

  • 工作温度:0~+120℃
  • 外径规格:φ468、φ508、φ610、φ762
  • 带材宽度:2130(Max)
  • 正常维护周期:180天/次
  • 斜楔闭式卷筒:

    广泛应用于平整、拉矫等生产线的卷取机。
    · 卷筒正圆时相邻扇形板之间无缝隙;
    · 扇形板内安装有预压弹簧,扇形板无松动;

    产品技术参数:

  • 工作温度:0~+120℃
  • 常规外径:φ468、φ508、φ610、φ762
  • 带材宽度:2130(Max)
  • 正常维护周期:180天/次
  • 展开

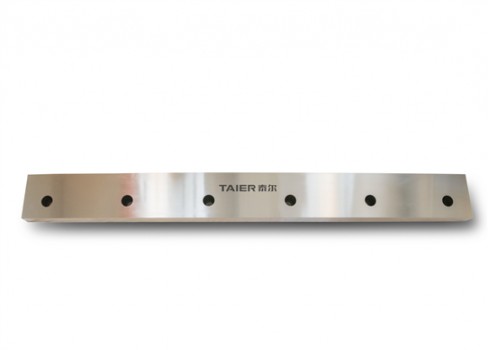

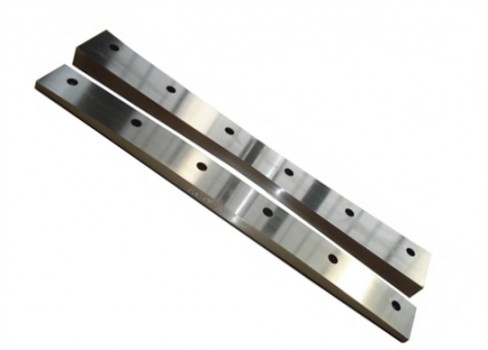

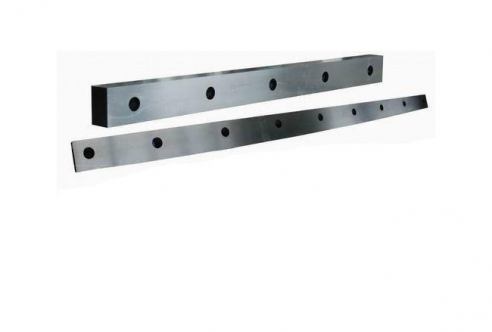

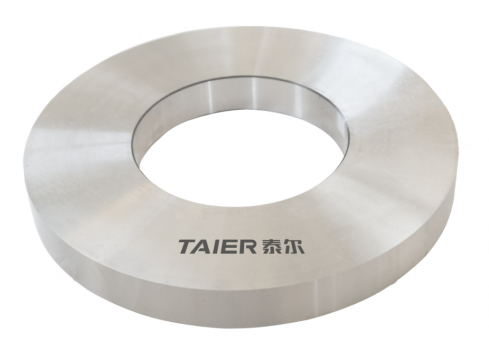

    剪刃

    热连轧剪刃

    中厚板剪刃

    冷轧剪刃

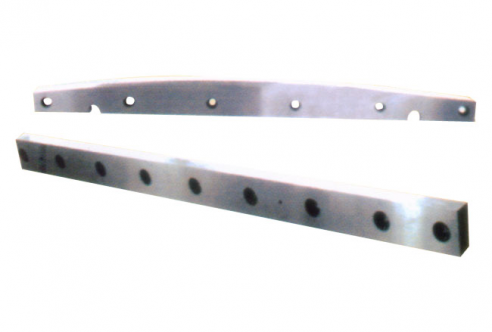

    热连轧剪刃:

    主要应用于热连轧、CSP生产线
    高温下能够达到较高的硬度、强度和韧性
    较好的热稳定性和热疲劳性能
    淬透性好,可重复修磨使用

    产品技术参数:

  • 工作温度:800℃~+1150℃
  • 规格范围(长度):650~2500mm
  • 硬度范围:HRC42-50
  • 正常使用周期:15000次

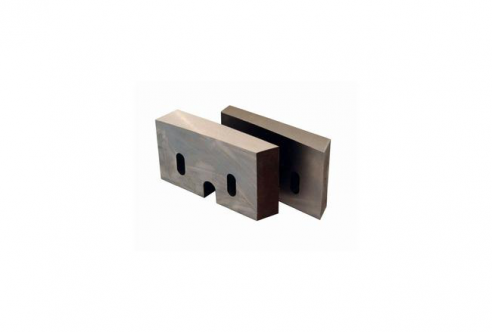

  • 中厚板剪刃:

    主要应用于2800、4300等中厚板生产线
    高强度、高硬度、高韧性
    高淬透性,可重复修磨使用

    产品技术参数:

  • 工作温度:0~200℃
  • 硬度范围:HRC50-56
  • 正常使用周期:定尺剪-15天,双边剪-7天,大圆剪-7天,碎边剪-15天

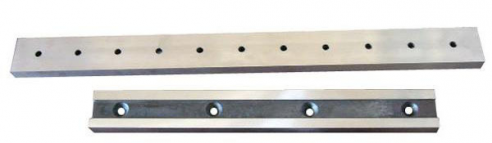

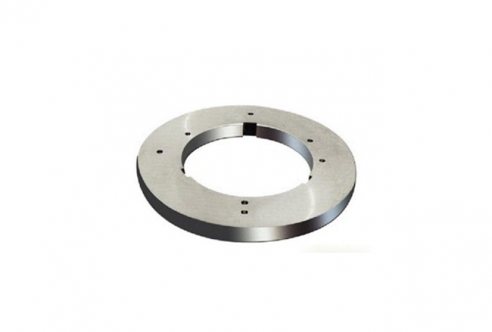

  • 冷轧剪刃:

    主要应用于冷轧、连退、酸洗、镀锌等生产线
    高耐磨性,高韧性
    高淬透性,可重复修磨使用
    适应多钢种剪切

    产品技术参数:

  • 工作温度:常温
  • 硬度范围:HRC54-60
  • 正常使用过钢量:3000吨-5000吨
  • 展开

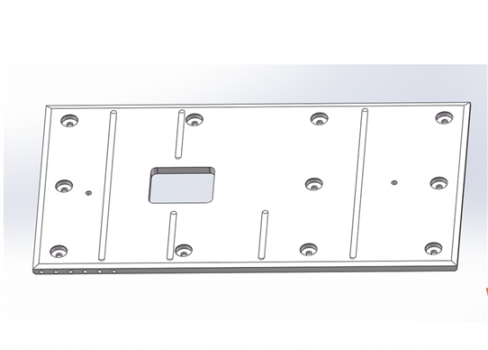

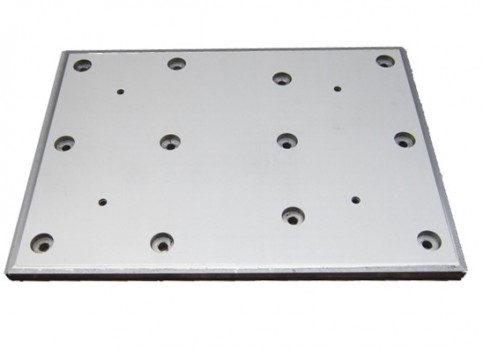

    滑板

    工作辊轴承座复合滑板

    支撑辊轴承座复合滑板

    机架(牌坊)复合滑板

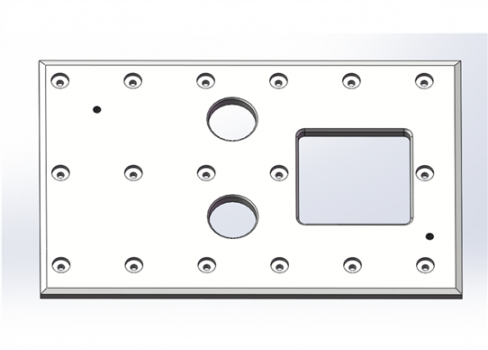

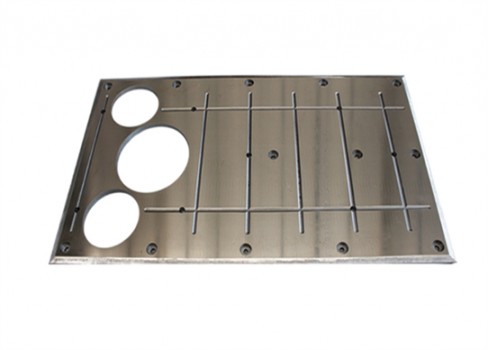

    工作辊轴承座复合滑板:

    安装在轧机工作辊轴承座两侧起保护作用
    · 耐磨层与基板为化学态冶金结合,结合强度高;
    · 熔焊材料和耐磨层厚度可根据不同工况灵活选择,成品耐磨层厚度不低于2mm

    产品技术参数:

  • 表面硬度:HRC50~55;
  • 工作温度:0~+350℃
  • 常规厚度:20~40mm
  • 正常维护周期:180天/次
  • 正常上机使用寿命:≥24个月

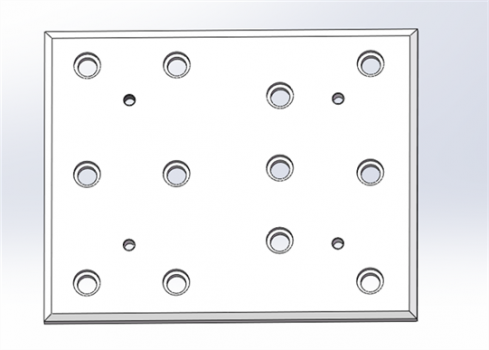

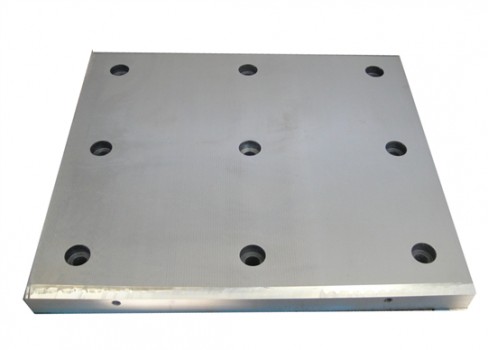

  • 支撑辊轴承座复合滑板:

    安装在轧机支撑辊轴承座两侧起保护作用
    · 耐磨层与基板为化学态冶金结合,结合强度高;
    · 熔焊材料和耐磨层厚度可根据不同工况灵活选择,成品耐磨层厚度不低于2mm

    产品技术参数:

  • 表面硬度:HRC58~60;
  • 工作温度:0~+350℃
  • 常规厚度:25~45mm
  • 正常维护周期:180天/次
  • 正常上机使用寿命:≥18个月
  • 机架(牌坊)复合滑板:

    安装在轧机支撑辊轴承座两侧起保护作用
    · 耐磨层与基板为化学态冶金结合,结合强度高;
    · 熔焊材料和耐磨层厚度可根据不同工况灵活选择,成品耐磨层厚度不低于2mm

    产品技术参数:

  • 表面硬度:HRC58~60;
  • 工作温度:0~+350℃
  • 常规厚度:30~50mm
  • 正常维护周期:180天/次
  • 正常上机使用寿命:≥18个月
